項目介紹

該項目的目的是升級阿聯酋大學便攜式水泵站的控制和SCADA系統。該設施通過水分配系統將水排到大學校園內部的各個位置。SCADA系統通過專用可編程邏輯控制器（PLC）設置與現場設備和設備通信的I/O模塊來監控泵站。

該地區的工業平板電腦廠家解決方案合作伙伴ETEK FZE被授予該項目，該項目包括使用工業平板電腦廠家產品和解決方案的所有系統的供應、測試和調試。ETEK是一家基于阿聯酋的技術和集成解決方案提供商，為GCC和黎凡特地區的客戶提供全套產品、服務和支持。他們提供工業應用、自動化和商業應用解決方案，重點關注水、公用事業和IFMS、MES/MIS工業自動化解決方案和基礎設施市場。

系統要求

該站泵被設計為從阿聯酋大學泵站內的水庫抽取水，并將水泵入水分配系統，以滿足大學校園內不同位置的水需求。需要一個系統來處理從泵站內的水庫抽水到配水系統中的水。AADC輸水干管作為水源。水網中的壓力被用作確定PLC何時啟動和停止泵的主要控制參數。

系統描述

泵站由五個定速泵組成，根據其各自的啟動和停止壓力設定值分配任務。蓄水池接收來自主管道的原水。水從這個水庫被抽到配水系統。排放流量和壓力用于泵的操作。泵站由以下控制/設備組成：5臺泵、2臺穩壓泵、16臺電動閥、2臺液位變送器、2臺流量計（入口和出口）和1臺壓力變送器。水罐區由位于大學校園內三個偏遠地區的六個儲罐組成。儲罐液位和儲罐進口閥由本地安裝的RTU控制。

在舊系統中，GE的兩個冗余90-70系列PLC（熱備用）通過冗余genius總線與Versamax遠程I/O通信。舊的PLC系統監控水庫水位、水箱水位、流量和壓力。此外，還有另一個PLC master series 90-30連接到現場的兩個遠程RTU?，F(xiàn)有的傳統GE系統PLC和SCADA系統被工業平板電腦廠家 SCADA/PLC系統完全取代。

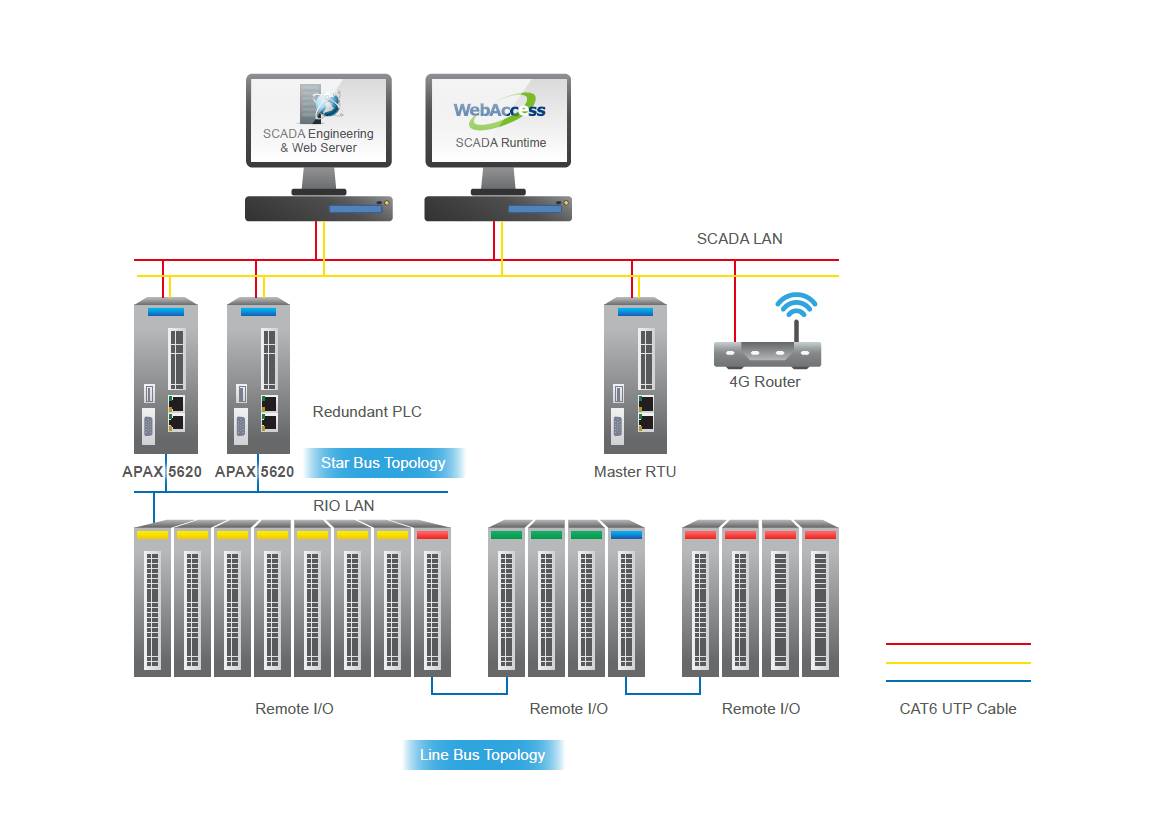

建議在泵站中安裝以下工業平板電腦廠家產品：WAR-070C(R)-SSH0 Intel XScale PXA270 as PLC，帶有WAR-101C-RM00 10.1 Ch AI、WAR-070C-IN10 7 Ch AO、WAR-101C-SN00 10.1 Ch DI和WAR-070C-SN00 7 Ch DO。AI模塊用于管理泵并從中收集信息。然后，使用工業平板電腦廠家的智能FLEX SR3030路由器將數據無線發送到控制中心。為了實時管理該數據饋送并從任何地方配置泵站，在中央控制室的工業平板電腦廠家 WAR-101C-SN00 工作站上安裝了工業平板電腦廠家 網絡訪問/SCADA系統。

與現有的SCADA系統相比，網絡訪問系統有許多優點，比如有一個集中式系統，可以從任何web瀏覽器和移動設備通過Intranet或Internet遠程查看、控制和配置任何泵。通過提供大量的客戶端，大大降低了維護成本，因此對可以訪問系統的用戶或設備數量沒有限制，新員工無需額外購買培訓即可輕松訪問系統。

結論

通過使用工業平板電腦廠家的經濟高效的解決方案，ETEK能夠提供一個比以前的系統更易于開發和設計的系統。由于操作和維護成本大大降低，這一整體解決方案使工程師能夠從大學中央控制室訪問所有系統的泵。工業平板電腦廠家的硬件不僅易于安裝和維護，而且通過工業平板電腦廠家的網絡訪問 SCADA解決方案，可以從任何位置對其進行全面管理。由于有數百個預裝驅動程序可用于第三方設備，網絡訪問管理遺留系統的能力是無與倫比的。
